SLIM ARENA Classic 610/ 300/ 2/ szara

SLIM ARENA Classic 610/ 250/ 2/ szara

SLIM ARENA Classic 610/ 300/ 2/ biała

04.054.KPL/B
904.51 Brutto

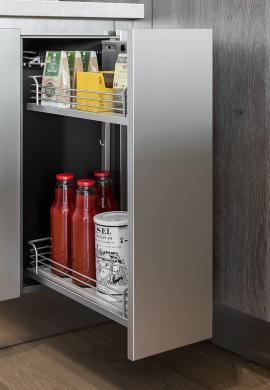

Cargo niskie Slim montowane jest do frontu w dolnych, podblatowych, wąskich szafkach kuchennych. Stosuje się je w miejscach, w których nie ma możliwości umieszczenia tradycyjnej szafki lub szuflady ze względu na niewielką przestrzeń. Cargo rewelacyjnie sprawdzi się w kuchni dzięki konstrukcji zbliżonej do standardowych szuflad (system na prowadnicach i całkowicie wysuwany z szafki). Jednak jego przewaga polega na tym, że jest od nich lżejsze, poręczniejsze i bardziej wydajne. Dzięki niemu cała dostępna przestrzeń zostaje optymalnie wykorzystana a po wysunięciu z szafki, mamy łatwy dostęp do całej zawartości. Specyfikacja techniczna:
  • wymagana szerokość światła szafki: min. 258 mm,
  • wymagana wysokość światła szafki: min. 610 mm,
  • wymagalna głębokość światła szafki: min. 480 mm,
  • przeznaczony do szafek o szerokości frontu 300 mm,
  • szerokość systemu (rama + koszyk): 248 mm,
  • szerokość koszyka: 228 mm,
  • wysokość ramy: 593 mm,
  • prowadnica z pełnym wysuwem i z cichym domykiem,
  • dowolność montażu do prawego lub lewego boku szafki,
  • prowadnica górna montowana jest do boku szafki, a dolne prowadzenie do dna szafki,
  • do montażu należy używać wkrętów EURO 6,3*13 mm z płaskim łbem,
  • montaż do frontów z tradycyjnym uchwytem meblowym,
  • maksymalne całkowite obciążenie: 24 kg (wraz z wagą frontu).
System sprzedawany jest z dwoma koszykami. Design koszy ARENA Classic - wykończenie okrągłymi relingami wykonanymi z chromowanego drutu i drewnianym dnem pokrytym powłoką antypoślizgową. Rama systemu posiada trzy poziomy haczyków. Rozstaw haczyków: pierwszy znajduje się 10 cm od dołu ramy, drugi na wysokości 24 cm od pierwszego, a trzeci 15 cm powyżej drugiego. Aby cargo podblatowe swobodnie wysunąć z szafki należy stosować standardowe uchwyty meblowe lub meblowe listwy korytkowe. W przypadku tego systemu nie ma możliwości, zastosowania dodatkowych systemów wspomagających otwarcie szafki bezuchwytowo. Wyciągi podblatowe Slim to innowacyjne rozwiązanie poprawiające ergonomię pracy w kuchni. Z nimi zdecydowanie łatwiej i wygodniej przechowuje się przyprawy, napoje czy produkty spożywcze w różnych opakowaniach.

Parametry techniczne

Wykończenie
Kolor relingu chrom
Kolor dna kosza białe
Ilość koszy 2
Linia koszy ARENA Classic
Wymiary
Wysokość światła szafki min. 610 mm
Szerokość światła szafki min. 258 mm
Głębokość światła szafki min. 480 mm
Szerokość kosza 228 mm
Obciążenie
Obciążenie całego systemu 24 kg

Montaż

Zapraszamy do pobrania plików pdf

Modele 3D

    Informujemy, że udostępnione modele 3D są typowo aranżacyjne i moga nie być idealnie dopasowane do projektowanej szafki. W związku z tym pobrane modele prosimy traktować jako pomoc projektową, która wspiera, ale nie zwalnia Państwa od weryfikacji poprawności doboru na podstawie wymagań technicznych zawartych w instrukcji montażu, w aktualnym katalogu produktów lub/i w trakcie konsultacji z przedstawicielem firmy.

  • Cargo SLIM ARENA Classic 610/ 300 mm - lewy. dwg
  • Cargo SLIM ARENA Classic 610/ 300 mm - prawy. dwg
